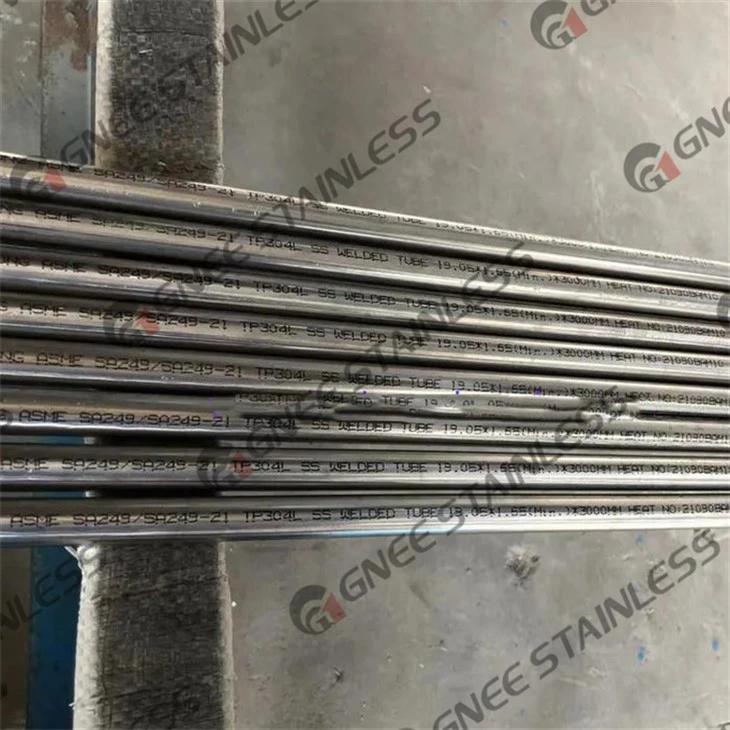

ASTM A249 TP304 keevitatud torud soojusvahetitele
Materjali klass; TP304 (UNS S30400)
Tootmisprotsess; automaatne TIG-keevitatud, külmtõmmatud/külmvaltsitud, säravlõõmutatud (BA)
Toru tüüp: sirge toru, U-painduv toru
Välisläbimõõt (OD); 6,35 mm – 76,20 mm (1/4" – 3")
Seina paksus (WT);0,50 mm – 3,50 mm
Pikkus; kuni 18 m juhuslik pikkus või kohandatud
Pinna viimistlus; heleda lõõmutatud (BA), marineeritud (AP)
Keevisõmblus; Veebipõhine keevispärlite eemaldamine ja silumine
Sisepinna karedus; Ra väiksem või võrdne 0,6 μm (valikuline Ra väiksem või võrdne 0,4 μm)
Sulamisvahemik: 1400-1450 kraadi
Testimine; pöörisvoolu test, hüdrostaatiline test (valikuline), lamestamise test, vastupidise lamestamise test, põletamise test, PMI test, kõvaduse test, keemiline analüüs, mehaaniline testimine, mõõtmete kontroll

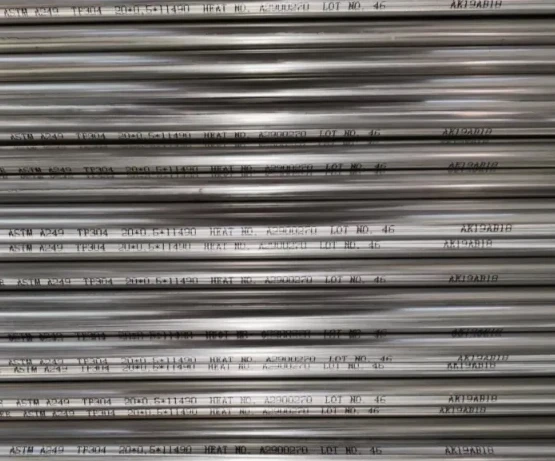

ASTM A249 TP304 keevitatud torud soojusvahetitele

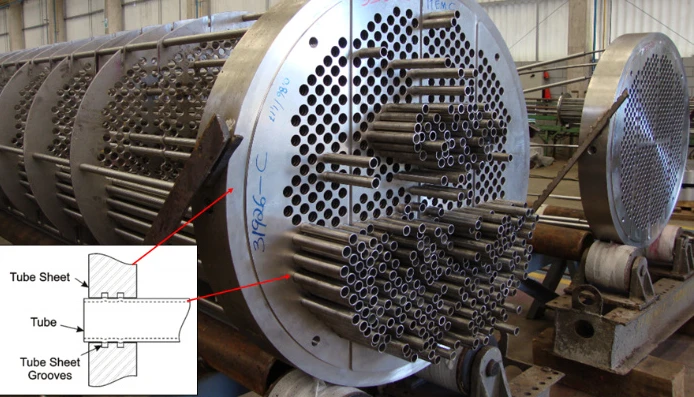

ASTM A249 TP304 soojusvaheti keevitatud torudon valmistatud klassikalisest 18Cr-8Ni austeniitsest roostevabast terasest. Need on spetsiaalselt konstrueeritud kasutamiseks soojusvahetites, kondensaatorites, jahutites ja muudes soojusseadmetes, mis töötavad tavalistes söövitavates keskkondades ja keskmise temperatuuriga soojusvahetustingimustes.
GNEEtarnib esmaklassilisi -kvaliteediga ASTM A249 TP304 roostevabast terasest torusid, mis on toodetud täiustatud TIG abil(Volframi inertgaas) või MIG(Metal Inert Gas) keevitustehnoloogiad, mis tagavad suurepärase keevisõmbluse kvaliteedi ja minimaalse defektimäära. Lisaks kõrvaldab keevitusjärgne kuumtöötlus-tõhusalt keevitusjääkpinged, parandades samal ajal nii torude mehaanilisi omadusi kui ka korrosioonikindlust. Need torud säilitavad suurepärase sitkuse laias temperatuurivahemikus -196 kraadi kuni 600 kraadi, mis võimaldab neil kohaneda vahelduvate termiliste tsüklitega ja vähendab märkimisväärselt termilise väsimuse pragunemise ohtu.
Võrreldes TP304 õmblusteta terastorudega pakuvad keevitatud torud selget kulueelist. Neid kasutatakse laialdaselt elektrijaamade boilerite torustikes, tööstuslike soojusvahetite ühendusliinides, keemiatööstuse kõrgsurvevedelike transpordisüsteemides- ja mereaurusüsteemides. Need sobivad eriti hästi keskmise- kuni -kõrgsurvega rakenduste jaoks, kus keevisõmbluse järgne kuumtöötlemine- või radiograafiline testimine ei ole kohustuslik.
Pakume ASTM A249 TP304 soojusvaheti torusid välisläbimõõduga (OD) 10–508 mmja seina paksus (WT) 0,8–12 mm. Meie portfell toetab õhukese-seinaga rakendusi (nagu 0,8 mm ultra-õhukesed torud plaatsoojusvahetite jaoks) ja ka suure-läbimõõduga nõudeid (nt 508 mm kesta-külgmised põhitorustikud), et rahuldada erinevaid soojusülekandealasid ja rõhureitingut (kuni 30 MPa).). Lisaks pakume kohandatud -eeltöötlusteenuseid, mis põhinevad tehnilistel joonistel, sealhulgas faasimine (V-tüüp/U-tüüp), fikseeritud-pikkusega lõikamine (tolerants ±5 mm) ja eelpainutamine, et sobitada vahetult soojusvaheti torude lehtede aukude mustriga, parandades seeläbi teie paigalduskoha{{7} oluliselt tõhusust.
ASTM A249 TP304 soojusvaheti toru spetsifikatsioon
| Üksus | Spetsifikatsioon |
|---|---|
| Toote nimi | ASTM A249 TP304 keevitatud torud soojusvahetitele |
| Standardne | ASTM A249 / ASME SA249 |
| Materjali klass | TP304 (UNS S30400) |
| Tootmisprotsess | Automaatne TIG-keevitatud, külmtõmmatud/külmvaltsitud, helelõõmutatud (BA) |
| Toru tüüp | Sirge toru, U{0}}Bend Tube |
| Välisläbimõõt (OD) | 6,35–76,20 mm (1/4–3 tolli) |
| Seina paksus (WT) | 0,50 mm – 3,50 mm |
| Pikkus | Kuni 18 m juhuslik pikkus või kohandatud |
| Pinna viimistlus | Heledalt lõõmutatud (BA), marineeritud (AP), poleeritud |
| Keevisõmblus | Veebipõhine keevishelmeste eemaldamine ja silumine |
| Sisepinna karedus | Ra väiksem või võrdne 0,6 μm (valikuline Ra väiksem või võrdne 0,4 μm) |
| Tihedus | 7,93 g/cm³ |
| Sulamisvahemik | 1400-1450 kraadi |
| Kõvadus | Väiksem või võrdne HRB 80 (tavaline HRB 75–80 pärast BA-d) |
| Tõmbetugevus | Suurem või võrdne 515 MPa |
| Saagistugevus (0,2%) | Suurem või võrdne 205 MPa |
| Pikendamine | 35% või suurem |
| Kuumtöötlus | Lahendus lõõmutatud ja säravlõõmutatud |
| Korrosioonikindlus | Suurepärane atmosfääri-, vee- ja kerge keemilise korrosioonikindlus |
| Töötemperatuur | -196 kraadi kuni 870 kraadi (pidev teenus) |

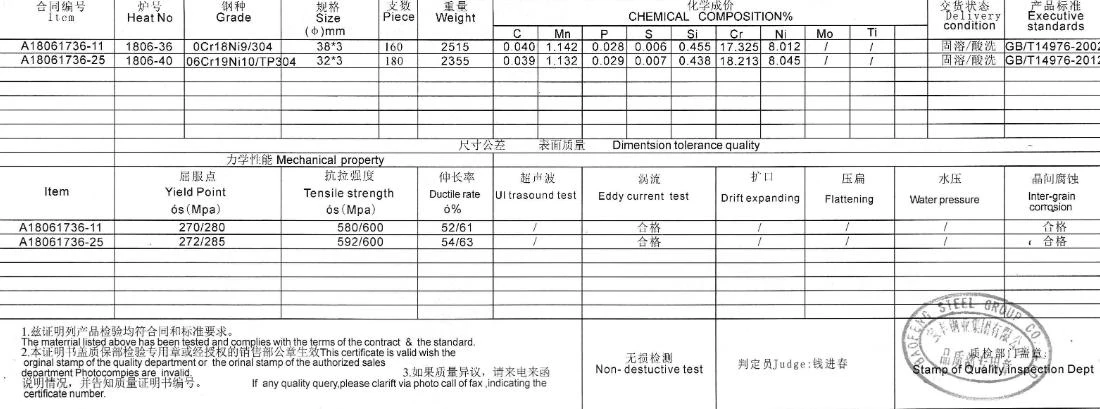

| tunnistus | ET 10204 3.1 MTC, ISO 9001, SGS/BV/TUV Third{2}}Saadaval osapoole ülevaatus |
| Pakkimine | Plastkorgid, PE-pakendamine, puidust karbid, merekõlblikud ekspordipakendid |
Keemiline koostis (%)
| Element | Süsinik (C) | Mangaan (Mn) | Fosfor (P) | Väävel (S) | Räni (Si) | Kroom (Cr) | Nikkel (Ni) |
| Väärtus | 0,08 max | 2.00 max | 0,045 max | 0,030 max | 0,75 max | 18.0 - 20.0 | 8.0 - 11.0 |

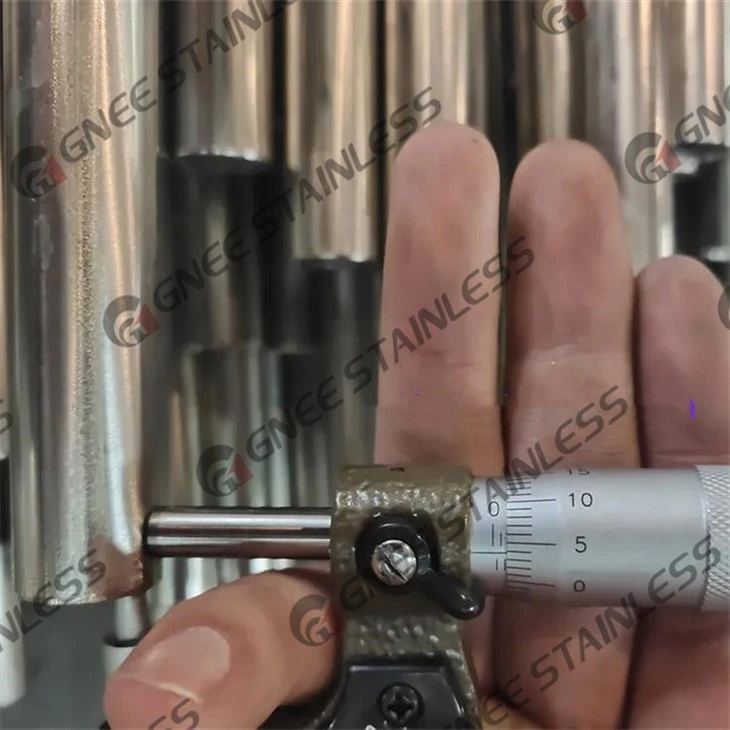

Mõõtmete tolerantsid (ASTM A1016 järgi)
Soojusvaheti torude tüüpilised tolerantsid (välisläbimõõt ja seina paksus).
| Välisläbimõõt (OD) | OD tolerants | Seina paksus (WT) | WT tolerants |
| < 25.4 mm | ± 0,10 mm | < 1.0 mm | ± 0,15 mm |
| 25,4 – 38,1 mm | ± 0,15 mm | 1,0 – 2,0 mm | ± 10% |
| 38,1 – 50,8 mm | ± 0,20 mm | >2,0 mm | ± 10% |
| Pikkuse tolerants | + 3.0 mm / - 0 mm | Ovaalsus | OD tolerantsi piires |
ASTM A249 tüüpi 304L keevitatud roostevabast terasest toru HSN-kood
| Toode | HSN kood |
|---|---|
| ASTM A249 tüüpi 304L toru | 7304319000 |
Kui teil on projektinõuded 304L roostevabast terasest soojusvaheti torudele, tervitame teie tellimusi. GNEE-l on suur valik populaarseid tooteid, mille vahel saate valida. Need on saadaval nii õmblusteta kui ka keevitatud kujul; võtke otsekohe ühendust meie tehasega, et saada üksikasjalikud keemilise koostise spetsifikatsioonid ja tasuta proovid.
Kvaliteedikontroll

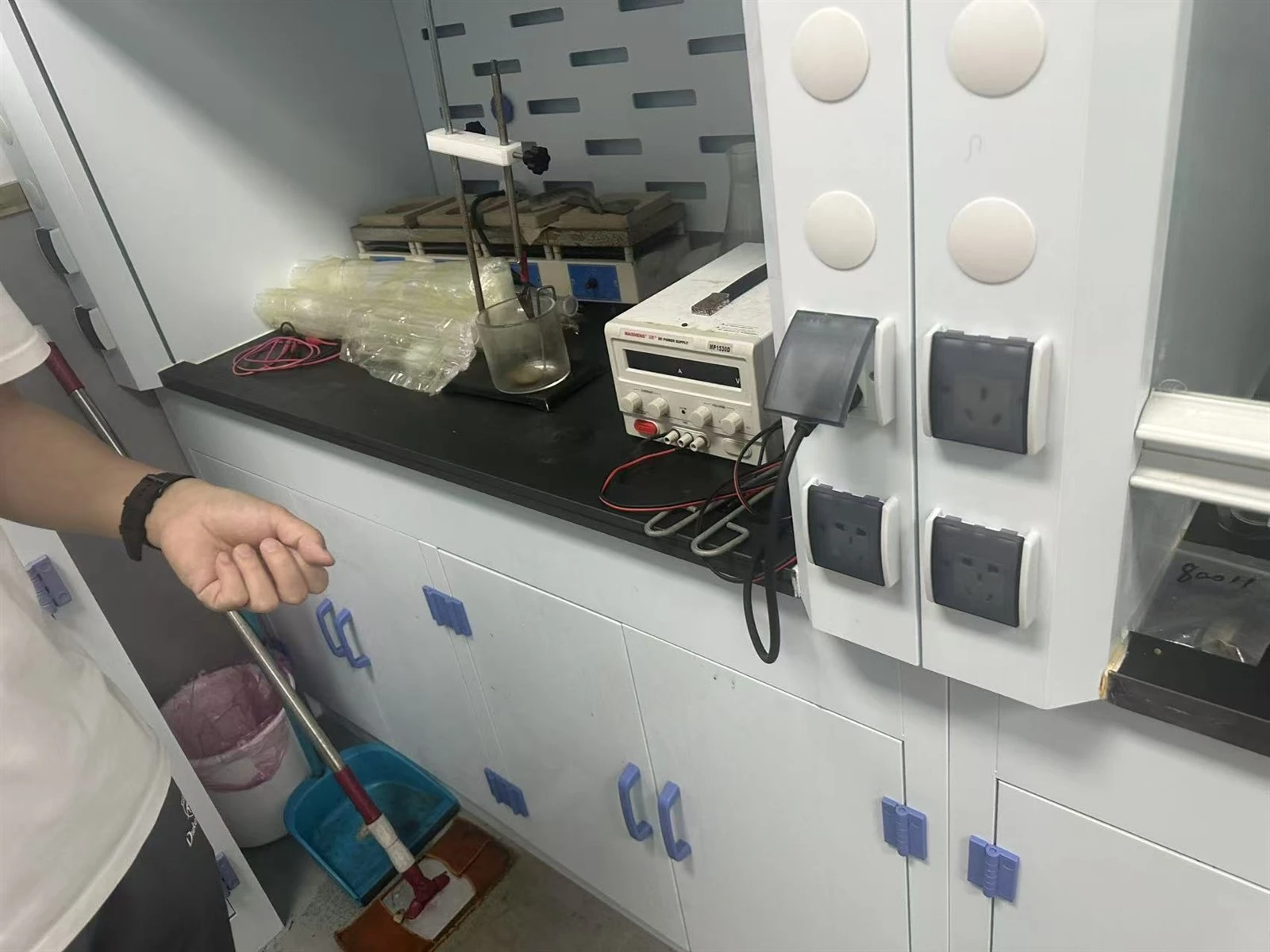

Enne tehasest lahkumist läbivad 304 roostevabast terasest torud järgmised testid, et tagada toote kvaliteet:
Kõvaduse test
Tagurpidi{0}}painde test

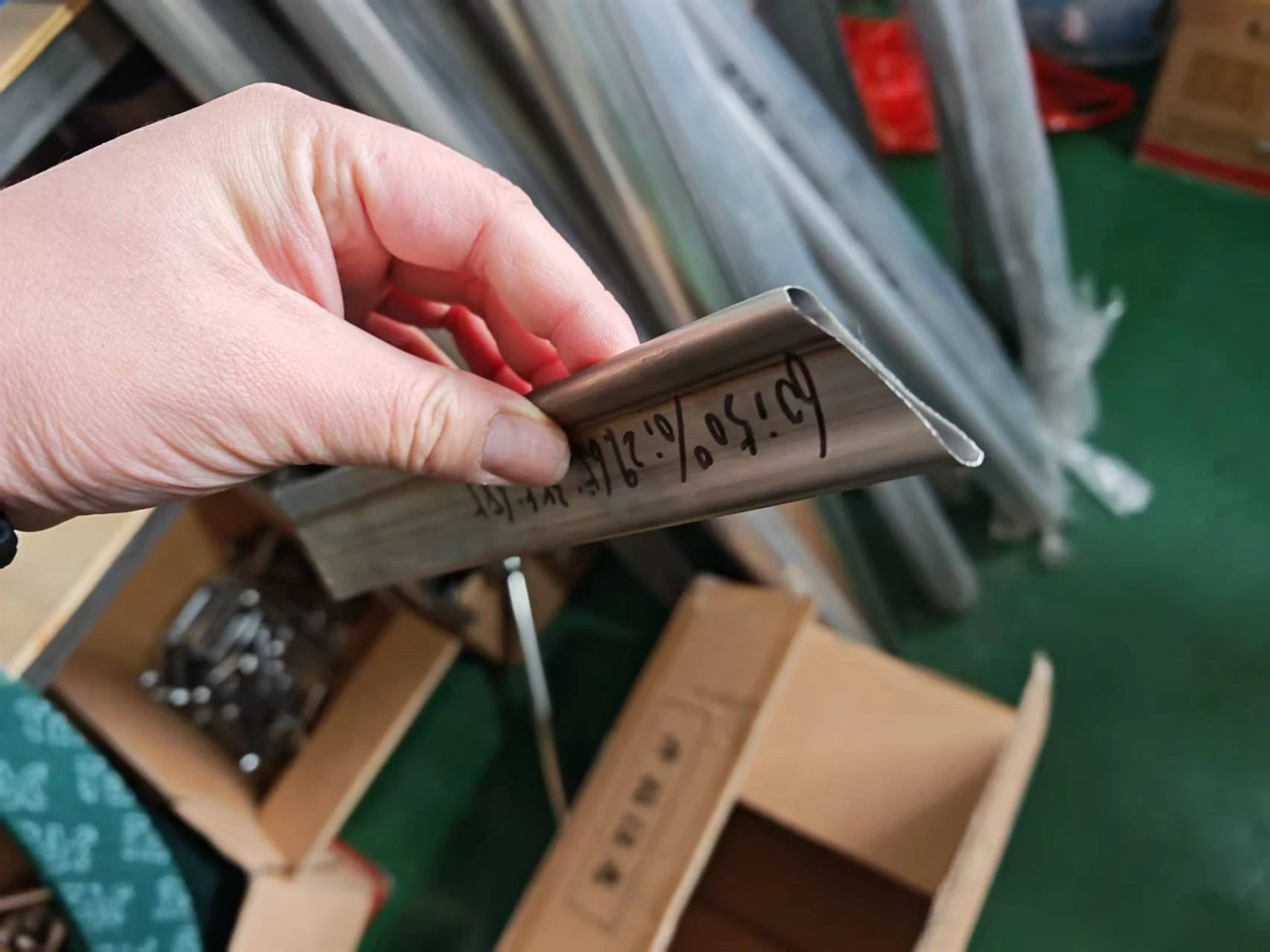

Lamestamise test

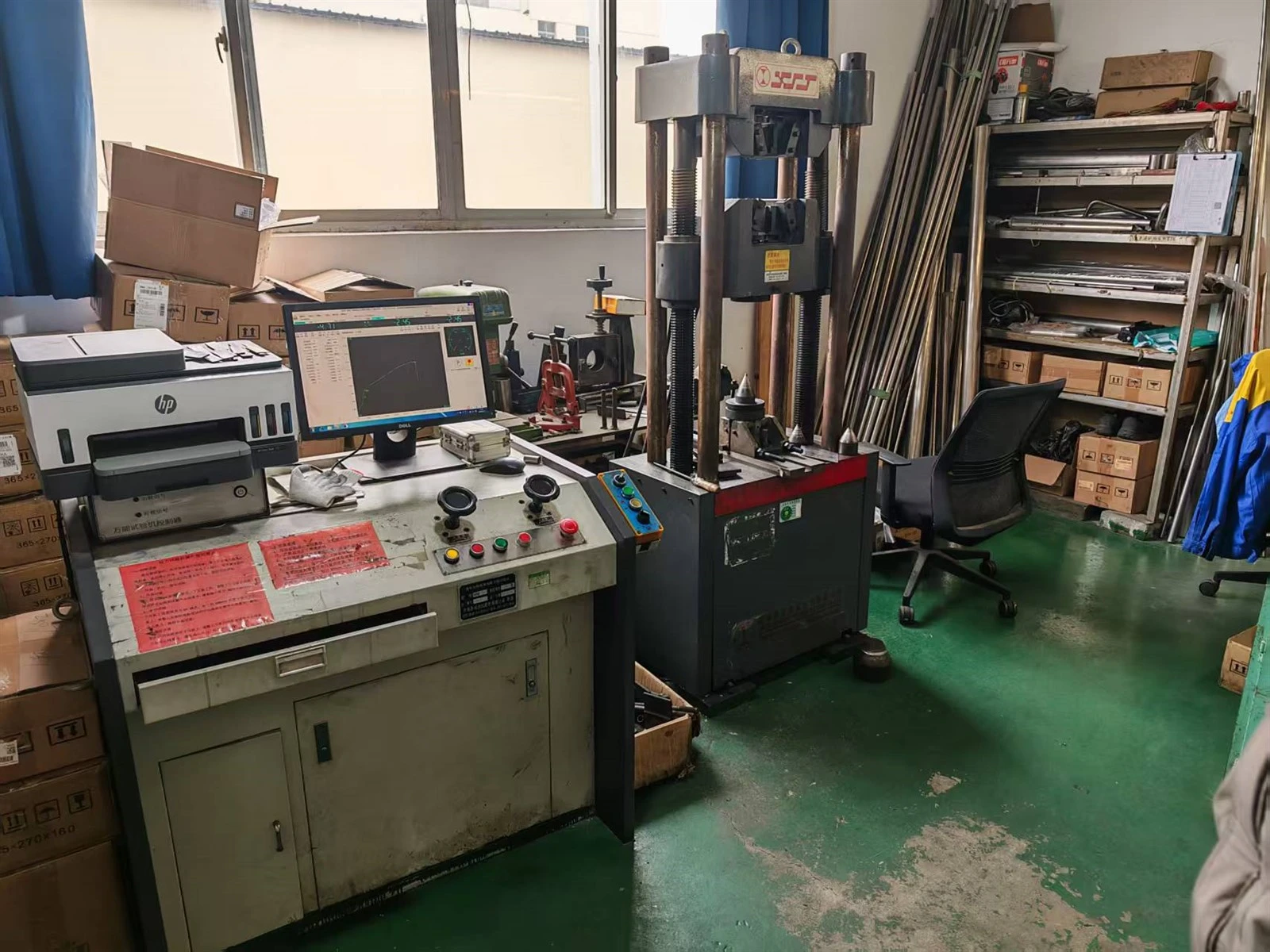

Pingetest
Ääriku test
Mittepurustav elektrikatse
Hüdrostaatiline test

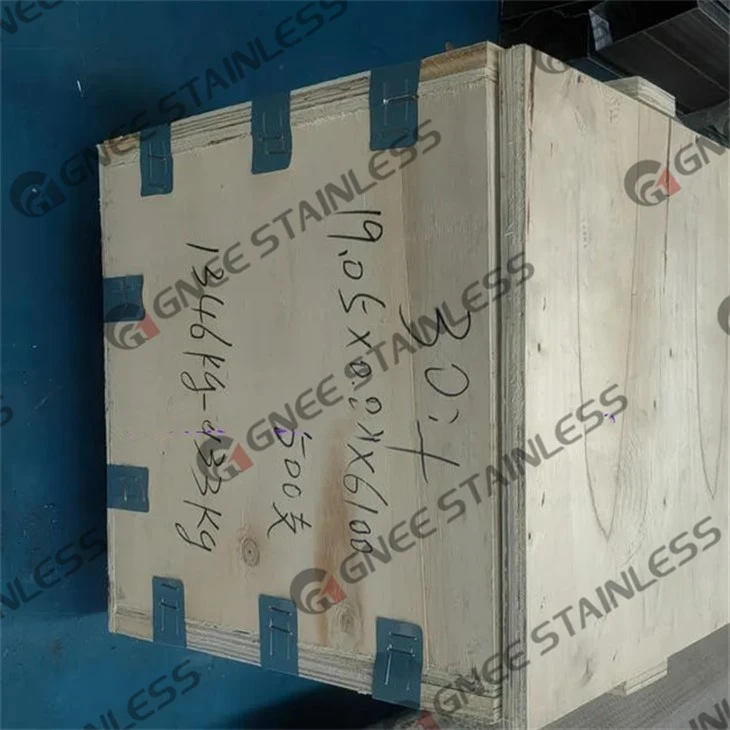

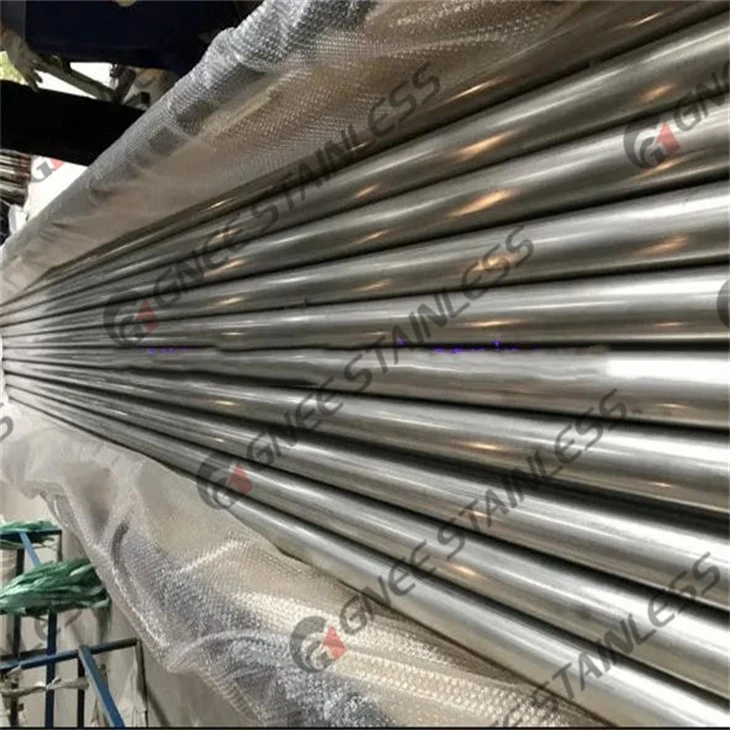

Standardne pakend
Seoses pakendamise ja saatmisega töödeldakse kõiki roostevabast terasest plaate niiskuskindlalt- ja pakitakse turvaliselt, kasutades selliseid meetodeid nagu puitkastid, kaubaalused või mullikile. Saatmisel kasutatakse standardkonteinereid või spetsiaalseid transpordivahendeid, et tagada kauba terviklikkus ja ohutus kogu transiidi vältel. Pakume üleilmset tarnimist tavapärase tarneajaga 7–15 päeva tootmisest tarnimiseni, tagades õigeaegse saabumise kliendi asukohta.
